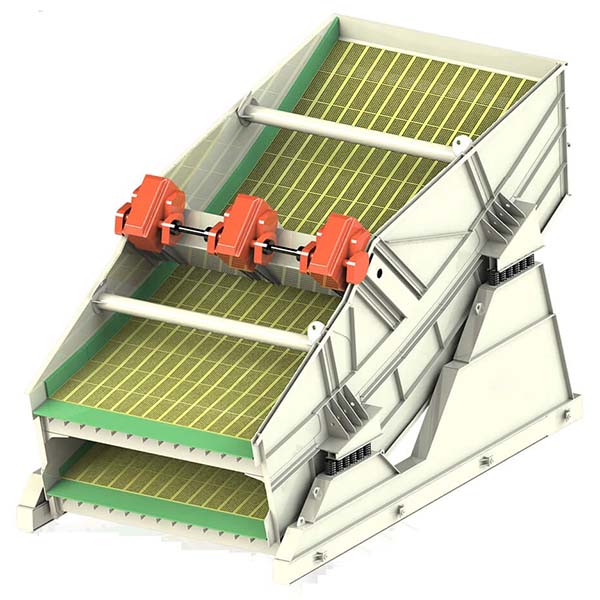

üç eğimli yüzeye sahip muz titreşimli elek

Muz titreşimli elek, kömür, metal madenciliği, inşaat malzemeleri ve benzeri endüstrilerde yaygın olarak kullanılan eleme verimliliğini ve hassasiyetini artırmak için elek yüzeyindeki malzemenin kalınlığının eşit dağılımını gerçekleştirmek için çoklu bölümlerin farklı eğim açısına sahip elek yüzeyinin tasarımı yoluyla eşit kalınlıkta eleme prensibini benimser.

Muz titreşimli elek özellikleri:

1. Çok bölümlü eğim yapısı: Elek yüzeyi, eşit kalınlıkta eleme prensibini elde etmek için, büyük eğimin besleme ucundan kademeli olarak küçük eğimin boşaltma ucuna geçiş yapan, genellikle azalan eğim yapısının beş veya altı bölümüne ayrılır, malzeme akış hızını ve tabakalaşma sürecini optimize eder.
2. Karmaşık eliptik titreşim yörüngesi: titreşim modunun farklı bölümleri farklıdır: besleme ucunda yüksek hızlı eliptik hareket, orta bölüm dairesel titreşime eğilimlidir, ters eliptik yörüngenin sonu, “hızlı-kararlı-yavaş” dinamik bir eleme etkisi oluşturur.
3. Modüler vibratör tasarımı: VB serisi kutu tipi titreşim uyarıcısının kullanımı, yüksek uyarma kuvveti, yüksek güvenilirlik, yapının bakımı kolaydır. Uzun süreli istikrarlı çalışma sağlamak için yüksek kaliteli SKF veya FAG rulmanları ile donatılmıştır.
4. İyi sızdırmazlık ve yapısal optimizasyon: labirent + mekanik çift sızdırmazlık tasarımı, toz geçirmez ve su geçirmez; besleme hunisi, elek yüzey alanını kullanmak ve eleme verimliliğini artırmak için özel olarak tasarlanmıştır.

Muz titreşimli eleklerin temel avantajları:

1. Büyük tek makine kapasitesi: geleneksel doğrusal elek veya dairesel titreşimli elek ile karşılaştırıldığında, muz elek daha kompakt bir yapı ile daha büyük bir eleme görevi üstlenebilir, ekipman yerleşim alanını ve maliyetini azaltır.
2. Daha yüksek eleme verimliliği: çok segmentli titreşim yolu, malzeme hareketinin hızını ve kalma süresini etkili bir şekilde kontrol ederek eleme sürecini daha yeterli hale getirir, ince taneli malzemelerin ince sınıflandırılması için uygundur.
3. Sistem ekipmanı sayısından tasarruf edin: geleneksel eleme makinesinin birden fazla yan yana kullanımının yerini alabilir, ekipman sayısını azaltabilir, işletme ve bakım maliyetlerini azaltabilir.
4. Düşük gürültü, düşük titreşim iletimi: elek gövdesi, kauçuk yay desteği ve esnek kaplin ile optimize edilmiş yapısal tasarımı benimser, ekipmanın gürültüsünü ve titreşimini etkili bir şekilde azaltır.
5. Ayarlaması ve bakımı kolaydır: farklı malzeme özelliklerine ve proses gereksinimlerine uyum sağlamak için karşı ağırlık bloğunu ekleyerek veya çıkararak esnek genlik ayarı; uyarıcı yapısı modülerleştirme, demontaj ve kurulum daha uygundur.

Muz titreşimli elek çalışma prensibi:

“Eşit kalınlıkta eleme” ilkesine dayanan temel fikri, elek yüzeyindeki malzemeyi çok kesitli eğimli elek yüzeyi aracılığıyla yaklaşık eşit kalınlıkta dağılım durumunda yapmaktır. Bu yapı, malzeme tıkanmasını ve basınç birikimini etkili bir şekilde yavaşlatabilir ve sınıflandırma verimliliğini artırabilir.

Motor çalıştırıldığında, uyarıcı bileşik eliptik titreşim üretmek için tüm elek kutusunu tahrik eder ve eğimli elek yüzeyindeki malzeme sürekli ileri atlama üretmek için uyarma kuvvetinden etkilenir. Farklı eğimli geçişlerde, malzemenin hızı ve ivmesi, verimli eleme sürecini tamamlamak için hızlı taşımadan yavaş kalmaya kadar buna göre değişecektir. Sonundaki ters eliptik yörünge, ince taneli malzemelerin eleğe nüfuz etmesine yardımcı olarak ürünün saflığını ve homojenliğini artırır.

Muz titreşimli elek uygulama alanları:

1. Kömür endüstrisi: büyük kömür madeni yıkama tesislerinde birden fazla geleneksel eleğin yerini alan ham kömür, orta kömür, nihai kömürün taranması, susuzlaştırılması, ortamdan arındırılması, kireç çözme ve diğer yönleri için kullanılır.
2. Metal madenleri: demir cevheri, demir dışı metal cevherleri ve diğer ham cevherlerin elenmesi ve ıslak ve kuru sınıflandırma işleminin öğütme ürünleri.
3. Yapı malzemeleri ve kum ve çakıl agrega endüstrisi: mekanizma kumu, kırma taş, taş tozu ve bitmiş ürün eleme ve parçacık boyutu sınıflandırmasının diğer agregaları için kullanılır, agrega derecesinin kalitesini artırır.
4. Kimya ve metalurji endüstrisi: çeşitli orta sertlikte veya ince taneli kimyasal hammaddelerin ön işlemden geçirilmesi ve derecelendirilmesi.
5. Elektrik enerjisi endüstrisi: yüksek verimli bir eleme çekirdek bileşenleri olarak yakıt kömür eleme sistemi.

Parametreleri malzemenin yapısına, eleme gereksinimlerine göre özelleştirmeniz gerekiyorsa, teknik seçim desteği için iletişime geçebilirsiniz.
