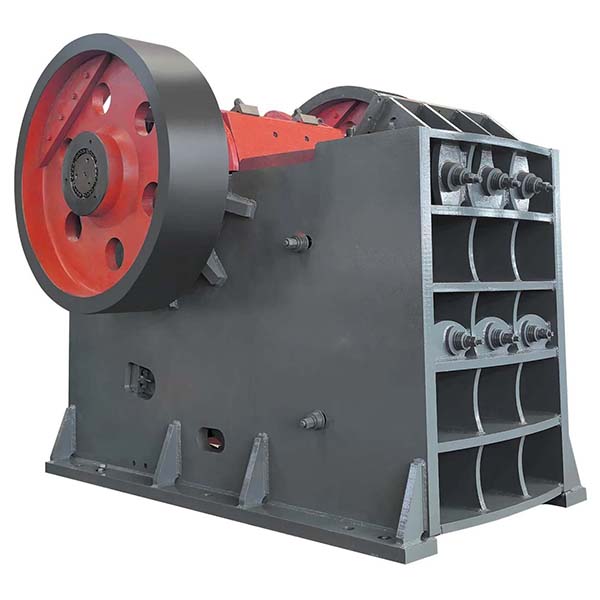

çeneli kırıcı

çeşitli mineral kayaçların birincil kırılması için çeneli kırıcı

Çeneli kırıcı, esas olarak büyük malzemelerin ilk kaba kırılması için kullanılan klasik bir birincil kırma ekipmanıdır, cevher kırma işleminde öncüdür, ekipman basit, sağlam ve dayanıklıdır.

Bize Ulaşın
Açıklama

Çeneli Kırıcı Modelleri ve Uygulamaları

Farklı yapı ve kullanıma göre, yaygın çeneli kırıcı modelleri şunlara ayrılırPEkaba kırma için vePEXorta veya ince kırma için. ‘ye kadar basınç dayanımına sahip malzemelerin kırılması için uygundur.320MPaNeredeyse tüm sert ve orta sertlikteki cevherleri kapsar.

Çeneli Kırıcının Temel Çalışma Prensibi

  1. Eğrisel Ekstrüzyon Prensibi:Tüm makine esas olarak çerçeve, hareketli çene, sabit çene, eksantrik mil, volan, dirsek plakası, ayar cihazı ve yağlama sisteminden oluşur.
  2. Çalışma şekli:Makine çalışırken, motor eksantrik mili üçgen kayış boyunca dönmesi için tahrik eder ve eksantrik mil hareketli çeneyi yukarı ve aşağı hareket ettirir. Hareketli çene yukarı doğru hareket ettiğinde, hareketli çene ile sabit çene arasındaki açı artar, bu da sıkıştırılacak ve ezilecek malzemeyi iter; hareketli çene aşağı doğru hareket ettiğinde, açı küçülür, hareketli çene plakası sabit çeneden ayrılır ve ezilmiş malzeme yerçekimi kuvveti altında boşaltma açıklığından boşaltılır. Bu döngüsel eylem, büyük ölçekli sürekli üretim için uygun olan sürekli kırma ve boşaltmayı gerçekleştirir.

Çeneli Kırıcının Ana Yapısı ve Özellikleri

  1. Güçlü Çerçeve, Güçlü Darbe Dayanımı:Yüksek mukavemetli kaynaklı çelik levha veya tüm dökme çelik çerçeve, sağlam yapı kullanımı, özellikle granit, bazalt ve benzeri gibi büyük sert kayaların kırılması için ağır çalışma koşullarına uyum sağlar.
  2. Aşınmaya Dayanıklı Bileşenler, Daha Uzun Ömür:Hareketli çene plakası ve sabit çene plakası, iyi tokluk ve aşınma direncine sahip yüksek manganlı çelikten yapılmıştır. Dirsek plakası sarf malzemesi olarak tasarlanmıştır, ekipman aşırı yüklendiğinde dirsek plakası otomatik olarak kırılarak aşırı yük korumasını gerçekleştirir ve ana parçaların hasar görmesini önler.
  3. Yüksek verimli Kinetik Enerji İletim Sistemi:Volan ve ağır hizmet tipi eksantrik mil kombinasyonu, hareketli çene hareketinin ataletini artırır, ekipmanın çalışmasının düzgünlüğünü ve sürekliliğini sağlar ve mekanik darbeyi azaltır.
  4. Esnek ve Ayarlanabilir Boşaltma:Conta tipi veya hidrolik ayar cihazı ile donatılmış olan boşaltma boyutu, talebe göre esnek bir şekilde kontrol edilebilir, bu da sonraki kırma veya eleme ekipmanıyla eşleşmeye uygundur.
  5. Merkezi Yağlama, Kolay Bakım:Yağlama sistemi merkezi yağ beslemesi, manuel müdahaleyi ve bakım maliyetlerini azaltır; hareketli çene tersine çevrilebilir yapıya sahiptir, aşınma ve yıpranmadan sonra bir taraf tersine çevrilerek kullanıma devam edilebilir ve parçaların kullanım oranını artırır.
  6. Entegre Motor Tasarımı:Gövde ve motor entegre tasarımı, ek temel kurulumu olmadan, kurulumu kolaydır, yerden tasarruf sağlar, saha ve mobil kırma istasyonu kullanımı için uygundur.

Çeneli Kırıcı Uygulama Alanları

  • Maden Kaynakları Madencilik:Metal cevheri (demir cevheri, bakır, altın, kurşun-çinko cevheri, vb.), metalik olmayan cevher (kireçtaşı, kuvarsit, talk, vb.).
  • Kum ve Çakıl Agregası Üretimi:Mekanizmalı kum, beton agrega üretim hattında, granit, bazalt, parke taşı vb. her türlü doğal taşın kırılmasında kullanılır.
  • İnşaat Malzemesi Rejenerasyonu:Kaynak geri dönüşümünü gerçekleştirmek için beton blokların, inşaat atıklarının vb. kırılması.
  • Kömür Madenciliği Endüstrisi:Kömür bloklarının ön kırılması için; ayrıca öğütme sistemi için ön aşama parçacık hazırlığı sağlamak için kimya ve su koruma mühendisliğinde kullanılır.

Çeneli Kırıcının Uygulanabilir Malzemeleri

  • Granit, bazalt, nehir çakılları, kireçtaşı, dolomit
  • Demir cevheri, altın cevheri, bakır cevheri, boksit
  • Kuvars kumu, pirofillit, cüruf, şeyl
  • İnşaat atıkları, beton blok, kömür vb.
Teknik Parametreler
çeşitli mineral kayaçların birincil kırılması için çeneli kırıcı
Model Besleme açıklığı Maksimum besleme boyutu Boşaltma açıklığı aralığı Kapasite (ton/h) Şaft dönüş hızı Motor gücü Boyutlar (Lxwxh)
PE 150x250 150x250mm 125 mm 10 ila 40 mm 1 ila 3 268rpm 5.5kw 760x700x860mm
PE 200x300 200x300mm 180 mm 15 ila 50 mm 2 ila 6 260rpm 7.5kw 915x780x990mm
PE 200x350 200x350mm 180 mm 18 ila 60 mm 3 ila 10 276rpm 11kw 1000x914x1112mm
PE 250x400 250x400mm 210mm 20 ila 70 mm 5 ila 21 300rpm 15kw 1100x1032x1285mm
PE 400x600 400x600mm 340mm 40 ila 100 mm 16 ila 64 270rpm 30kw 1623x1736x1615mm
PE 500x750 500x750mm 425mm 50 ila 100 mm 40 ila 110 268rpm 55kw 1920x1850x1920mm
PE 600x750 600x750mm 500mm 150 ila 200 mm 80 ila 240 268rpm 55kw 2020x1850x1920mm
PE 600x900 600x900mm 500mm 65 ila 160 mm 50 ila 160 254rpm 55kw 2530x1900x2340mm
PE 750x1060 750x1060mm 630mm 80 ila 180 mm 110 ila 320 245rpm 110kw 2680x2380x2785mm
PE 900x1200 900x1200mm 750mm 100 ila 200 mm 220 ila 380 208rpm 110kw 3470x2876x3330mm
PE 1200x1500 1200x1500mm 1020mm 150 ila 350 mm 400 ila 1000 180rpm 160 ila 245kw 4850x3220x3680mm
PE 1500x1800 1500x1800mm 1200mm 220 ila 350 mm 500 ila 1200 180rpm 280 ila 380kw 5160x3660x4248mm
PEX 150x750 150x750mm 120 mm 18 ila 48 mm 8 ila 25 320rpm 15kw 1170x1575x1030mm
PEX 250x750 250x750mm 210mm 25 ila 60 mm 13 ila 35 320rpm 22kw 1550x1730x1470mm
PEX 250x1000 250x1000mm 210mm 25 ila 60 mm 16 ila 52 330rpm 30kw 1580x2006x1390mm
PEX 250x1200 250x1200mm 210mm 25 ila 60 mm 20 ila 61 330rpm 37kw 1780x2214x1430mm
PEX 300x1300 300x1300mm 250mm 20 ila 90 mm 16 ila 105 300rpm 55kw 2210x2320x1723mm
