boru üfleme i̇çi̇n mobi̇l membran azot üreti̇m si̇stemi̇

Mobil membran nitrojen sistemi, 20Nm³/dk akış hızı ve 15 ila 35MPa basınç ile yüksek saflıkta nitrojen sağlayabilen vidalı düşük basınçlı hava kompresörü, membran nitrojen ayırıcı ve yüksek basınçlı nitrojen güçlendirici kompresör kombinasyonunu benimser.

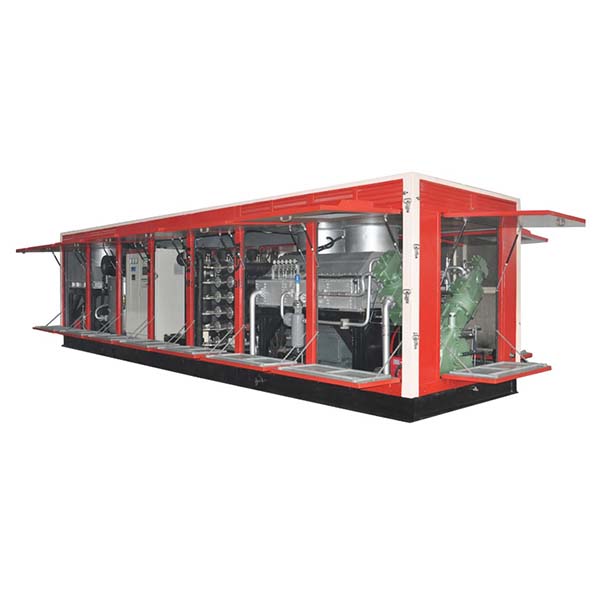

Kızağa Monte Modüler Tasarım

Sistem, iki bağımsız kızaktan oluşan kızağa monte modüler bir tasarıma sahiptir:
1. Birinci kızak:Düşük basınçlı hava kompresörü modülü ve membran ayırma nitrojen modülü içerir.
2. İkinci kızak:Yüksek basınçlı nitrojen basınçlandırma modülünü içerir.
Ekipman hava soğutmalı bir tasarıma sahiptir, dizel motorla tahrik edilir, metal bir kapakla donatılmıştır ve bir araç şasisine monte edilebilir; bu da onu petrol sahası ve diğer saha operasyon ortamları için uygun hale getirir.

Mobil Membran Azot Sisteminin Özellikleri

1. Modüler tasarım:Her bileşen kolay taşıma, kurulum ve bakım için bağımsız olarak çalışır.
2. Verimli nitrojen üretimi:95’ten fazla yüksek saflıkta azotu hızlı ve istikrarlı bir şekilde üretmek için membran ayırma teknolojisini benimser.
3. Kimyasal madde gerektirmez:Kirlilik veya yan ürün içermeyen saf fiziksel ayırma – çevre dostu ve enerji tasarrufu.
4. Yüksek basınç çıkışı:Çeşitli endüstriyel ihtiyaçlar için 35MPa’ya kadar yüksek basınçlı nitrojen sağlar.
5. Zorlu ortamlara uyarlanabilir:Hava soğutmalı sistem su gerektirmez, çöl, deniz, soğuk veya yüksek sıcaklıklı ortamlar için uygundur.
6. Yaygın olarak uygulanabilir:Petrol ve gaz çıkarma, boru hattı bakımı, kömür yatağı metan geri kazanımı, LNG istasyonları ve daha birçok alanda kullanılabilir.

Mobil Membran Azot Üretim Sisteminin Çalışma Prensibi

1. Hava sıkıştırma:Atmosferik hava, dizel tahrikli bir vidalı hava kompresörü ile 1,4 MPa’ya kadar basınçlandırılır, ardından temiz basınçlı hava elde etmek için filtrelenir ve kurutulur.
2. Membran ayırma azot üretimi:Temiz basınçlı hava, oksijen, karbondioksit ve su buharının membran difüzyonu ile tahliye edildiği ve nitrojenin tutulduğu membran nitrojen jeneratörüne girer. Bunun sonucunda 1,2MPa, ≥%95 saflıkta nitrojen elde edilir.
3. Yüksek basınçlı basınçlandırma:Düşük basınçlı azot, yüksek basınçlı uygulamalar için hava soğutmalı bir piston güçlendirici ile 15-35MPa’ya yükseltilir.

Mobil Membran Azot Sisteminin Bileşimi

• Hava kompresörü ünitesi:Yerel kontrol sistemine sahip dizel veya elektrik tahrikli vidalı kompresör.
• Membran azot üretim ünitesi:Hava arıtma sistemi, membran modülü ve merkezi kontrol sistemi.
• Yüksek basınçlı nitrojen güçlendirici:Yüksek basınçlı besleme ihtiyaçları için nitrojeni 35MPa’ya yükseltir.
• Yardımcı cihazlar:Dizel jeneratörler, yakıt tankları, konteynerler/kızak modülleri (tekli/çiftli/çoklu kızak) ve gerektiğinde köpük ölçüm pompaları gibi yardımcı ekipmanlar.

Mobil Membran Azot Sisteminin Uygulama Alanları

1. Petrol sahası petrol geri kazanımı ve iyileştirme:
   • Petrol kuyusu basıncını koruyun, çökmeyi önleyin
   • Ham petrol geri kazanımını artırmak için azot kullanımı
   • Gaz kaldırma operasyonları, kazaların azaltılması, üretim artışı
   • Formasyonu devreden çıkarma ve gelişmiş üretim için asitleme/kırma
   • Gelişmiş termal geri kazanım için buhar çıkışı
   • Özel sondaj için çamur yoğunluğu kontrolü
   • Kuyu temizliği, kirliliğin azaltılması
   • Optimize edilmiş kuyu operasyonları için yüzey aktif madde taşıyıcı
2. Boru hattı bakımı:
   • Suyu/kirlilikleri gidermek için boru hattı üfleme
   • Güvenlik için basınç testi
   • Yanıcı boru hatlarında azot değişimi
   • Sızıntı kontrolü için acil onarım
   • Korozyon/oksidasyonu önlemek için gaz sızdırmazlık koruması
3. Diğer endüstriyel uygulamalar:
   • Gaz geri kazanımı için kömür yatağı metan madenciliği
   • Güvenli depolama/taşıma için doğal gaz toplama istasyonları
   • Düşük sıcaklıkta depolama ve nitrojen sızdırmazlığı için LNG alım istasyonları
   • Patlamaya dayanıklı/inert ortamlar için açık deniz sondaj kuleleri
   • Kükürt giderme, dehidrasyon, azot değiştirme vb. için doğal gaz arıtma tesisleri
