pnömati̇k çapa sondaj tesi̇si̇

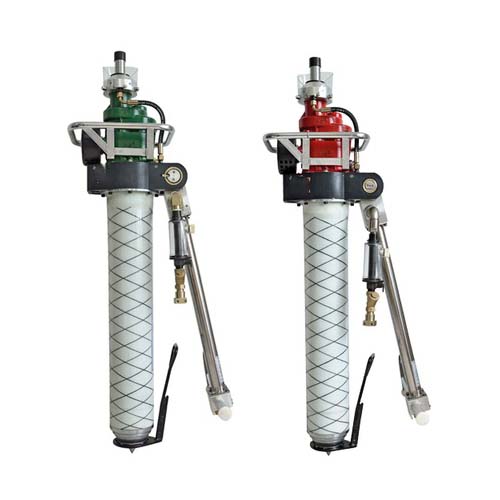

tünel açma ve madencilik için pnömatik ankraj sondaj makinesi

Pnömatik ankraj sondaj makinesi basınçlı hava ile çalışır ve tüneller, madenler ve karayolları gibi yeraltı projelerinde kaya bulonlama desteği ve kaya takviyesi için özel olarak tasarlanmıştır. Kompakt bir yapı, kolay kullanım, iç güvenlik ve güçlü uyarlanabilirlik özelliklerine sahiptir.

Bize Ulaşın
Açıklama

Pnömatik Ankraj Sondaj Makinesi

Pnömatik ankraj sondaj makinesi, özellikle kömür madeni yollarında ve orta sertlikteki kaya oluşumlarında destek işlemleri için tasarlanmış, basınçlı hava ile çalışan yüksek verimli bir sondaj cihazıdır. Ankraj cıvatası ve kablo delikleri açmanın yanı sıra reçine kartuşlu ankraj cıvatalarını karıştırma, takma ve sabitleme kapasitesine sahiptir. Bu ekipmanla, ankraj cıvatası montajı ve ilk ön sıkma, ek aletlere ihtiyaç duyulmadan tek adımda tamamlanabilir.

Pnömatik Ankraj Sondaj Ekipmanının Ana Özellikleri

  • Kompakt yapı ve hafiflik, taşıması ve çalıştırması kolay, dar alanlarda çalışmaya uygun.
  • Güçlü güç çıkışı, sessiz çalışma ve patlamalara karşı iç güvenlik sunan yüksek performanslı pnömatik motor ve yumuşak dişli şanzıman ile donatılmıştır.
  • Yüksek tork ve hızlı dönüş hızı, verimli delme ve hızlı kurulum gereksinimlerini karşılar.
  • Basit günlük bakım, düşük arıza oranı ve olağanüstü dayanıklılık, uzun süreli sürekli çalışma için uygun hale getirir.

Uygulama Alanları

Pnömatik ankraj sondaj kulesi, kömür madeni yollarında, tünel desteğinde ve kaya yollarında ankraj cıvatası / kablo yapımında yaygın olarak kullanılmaktadır. Özellikle yüksek patlamaya dayanıklılık gereksinimleri ve sınırlı çalışma alanı olan yeraltı ortamları için uygundur ve ankraj cıvatası kurulumunun verimliliğini ve güvenliğini etkili bir şekilde artırır.

Teknik Parametreler
tünel açma ve madencilik için pnömatik ankraj sondaj makinesi
Öğe Birim TB-120-2.7 TB-130-2.8 TB-130-3.2 TB-130-3.6 TB-130-4.2
Çalışma Hava Basıncı Mpa 0.4-0.63 0.4-0.63 0.4-0.63 0.4-0.63 0.4-0.63
Nominal Dönüş Hızı d/dk 220 206 240 265 310
Nominal Tork N.m 120 130 130 130 130
Durma Torku N.m 210 220 260 220 280
Yüksüz Dönüş Hızı d/dk ≥560 ≥560 ≥540 ≥580 ≥720
Maksimum Çıkış Gücü kW 2.7 2.8 3.2 3.6 4.2
Hava Tüketimi dakika başına metreküp 4.4 4.5 5.0 5.0 6.5
Maksimum İtme kN 8 8 8 8 7.9
Yıkama Suyu Basıncı Mpa 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2
Gürültü dB(A) ≤95 ≤95 ≤95 ≤95 ≤95
Matkap Kuyruğu Bağlantı Boyutu mm S=19, 22 S=19, 22 S=19, 22 S=19, 22 S=19, 22
Çapa Sondaj Makinesi Model Numarası A Tipi B Tipi C Tipi Not: Sondaj makinelerinin diğer yükseklikleri kömür madeni yolunun yüksekliğine göre özelleştirilebilir.
Komple Makinenin Maksimum Yüksekliği mm 2457±50 3057±50 3657±50
Komple Makinenin Minimum Yüksekliği mm 1126±50 1276±50 1426±50
Ağırlık Kg 47 50 57
