yuvarlak tel dalga yaylı rondelalar

endüstri̇ i̇çi̇n yuvarlak tel dalga yayli rondelalar kw seri̇si̇

Yuvarlak Telli Dalga Yaylı Rondelalar, yuvarlak kesitli tel ile yapılan bir dalga yaylı rondela türüdür.

Bize Ulaşın
Açıklama

Yuvarlak Tel Dalga Yaylı Pullaryuvarlak kesitli çelik telden yapılmış hassas mühendislik ürünü pullardır ve doğru, öngörülebilir yay sertliği ile yüksek yükler sağlamak üzere tasarlanmıştır. Benzersiz dalga biçimli tasarımları, çok çeşitli mekanik bağlantılarda güvenilir esneklik ve ön yük sağlar, bu da onları zorlu mühendislik uygulamaları için ideal hale getirir.

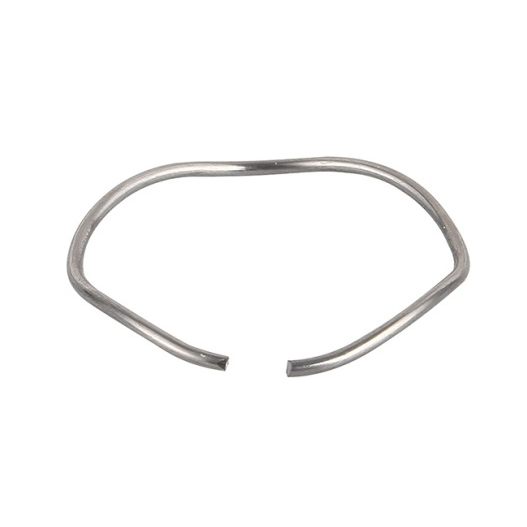

round wire wave spring washers

Yuvarlak tel dalga yaylı rondelalar

Temel Özellikler ve Avantajlar

  • Mükemmel Esneklik:Özel dalga formu yapısı, uzun süreli elastik deformasyon sağlayarak stres altında tutarlı ön yükleme ve güvenilir performans sağlar.
  • Titreşim Sönümleme:Titreşimi ve şoku etkili bir şekilde emerek gürültüyü azaltmaya ve ekipman ömrünü uzatmaya yardımcı olur.
  • Düzgün Basınç Dağılımı:Dalga formu tasarımı, temas yüzeyi üzerinde eşit basınç sağlayarak lokalize stresi en aza indirir ve güvenilirliği artırır.
  • Dayanıklılık:Paslanmaz çelik veya alaşımlı çelik gibi yüksek mukavemetli malzemelerden üretilen bu pullar, uzun süreli kullanım için olağanüstü korozyon ve aşınma direnci sunar.
  • Uyarlanabilirlik:Yüksek sıcaklık, yüksek nem ve korozif ortamlarda çalışmaya uygun olmaları, onları çeşitli endüstriyel uygulamalar için ideal kılar.
  • Öngörülebilir Yay Sertliği:Disk yaylara benzer yükler sağlar, ancak yay oranında daha yüksek doğruluk ve tutarlılık sağlar.

Uygulamalar

  • Elastik ön yük ve titreşim sönümleme gerektiren mekanik bağlantılar
  • Otomotiv, havacılık ve endüstriyel ekipman
  • Yüksek sıcaklık veya korozif ortamlarda montaj çözümleri

Hassas yük kontrolü, mükemmel titreşim emilimi ve olağanüstü dayanıklılık gerektiren uygulamalar için Yuvarlak Tel Dalga Yaylı Pulları seçin. Gelişmiş tasarımları, en zorlu ortamlarda bile optimum performans ve güvenilirlik sağlar.

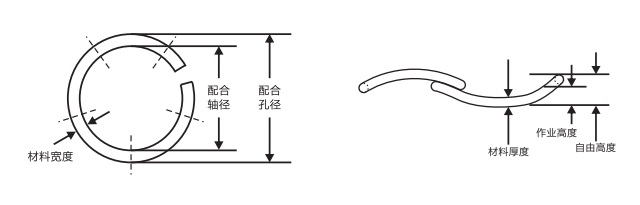

Teknik Parametreler
Ürün No. İçinde çalışır
Delik Çapı (mm)		 Şaftı Temizler
Çap (mm)		 Yük (N) Çalışma Yüksekliği (mm) Serbest Yükseklik (mm) Yay Oranı (N/mm)
KW-0050 12.7 10.36 155.6 1.32 1.57 612.5
KW-0062 15.88 13.13 222.3 1.63 1.96 673.1
KW-0075 19.05 15.95 311.2 1.93 2.34 765.6
KW-0087 22.23 18.8 355.6 2.18 2.64 777.7
KW-0100 25.4 21.72 400.1 2.41 2.95 750.1
KW-0112 28.58 24.56 444.5 2.59 3.23 700
KW-0125 31.75 27.46 489 2.79 3.51 687.6
KW-0137 34.93 31.06 533.4 2.41 3.07 807.6
KW-0150 38.1 34.01 577.9 2.59 3.25 875
KW-0162 41.28 36.68 622.3 2.79 3.48 907.4
KW-0175 44.45 39.73 666.8 2.87 3.66 846.8
KW-0187 47.63 42.72 711.2 3.02 3.94 777.7
KW-0200 50.8 45.8 755.7 3.15 4.19 725.6
KW-0212 53.98 48.41 800.1 3.28 4.11 954.6
KW-0225 57.15 51.38 844.6 3.45 4.27 1039.2
KW-0237 60.33 54.38 889 3.58 4.52 945.9
KW-0250 63.5 57.43 933.5 3.66 4.7 896.4
KW-0262 66.68 60.3 977.9 3.89 5.16 770
KW-0275 69.85 63.42 1022.4 3.91 5.38 694.1
KW-0287 73.03 66.5 1066.8 4.01 5.33 807.6
KW-0300 76.2 70.28 1111.3 3.58 4.55 1151.3
KW-0312 79.38 73.1 1155.7 3.66 4.67 1137.5
KW-0325 82.55 76 1200.2 3.89 4.83 1277
KW-0337 85.73 79.12 1244.6 3.91 4.95 1195.1
KW-0350 88.9 82.19 1289.1 4.01 5.11 1180.2
KW-0362 92.08 85.24 1333.5 4.09 5.23 1166.7
KW-0375 95.25 88.27 1378 4.22 5.38 1179.3
KW-0387 98.43 91.31 1422.4 4.32 5.28 1473.7
KW-0400 101.6 94.44 1466.9 4.32 5.72 1050
KW-0412 104.78 97.21 1489.1 4.45 5.61 1274.5
KW-0425 107.95 100.28 1533.5 4.52 5.72 1284.5
KW-0437 111.13 103.2 1555.8 4.75 6.1 1155.7
KW-0450 114.3 106.3 1600.2 4.75 6.27 1050
KW-0462 117.48 109.47 1622.4 4.75 6.43 967.8
KW-0475 120.65 112.55 1666.9 4.83 6.53 979.5
KW-0487 123.83 115.7 1689.1 4.83 6.71 898.6
KW-0500 127 118.67 1733.6 4.95 6.73 974.9
KW-0512 130.18 121.21 1778 5.08 6.96 945.9
KW-0525 133.35 124.28 1822.5 5.18 7.09 956.7
KW-0537 136.53 127.94 1866.9 4.75 6.22 1267.2
KW-0550 139.7 131.11 1911.4 4.75 6.38 1175.8
KW-0562 142.88 134.19 1955.8 4.83 6.22 1400
KW-0575 146.05 137.31 2000.3 4.83 6.38 1291
KW-0587 149.23 140.31 2044.7 5 6.65 1238.5
KW-0600 152.4 143.36 2089.2 5.08 6.81 1209.6
