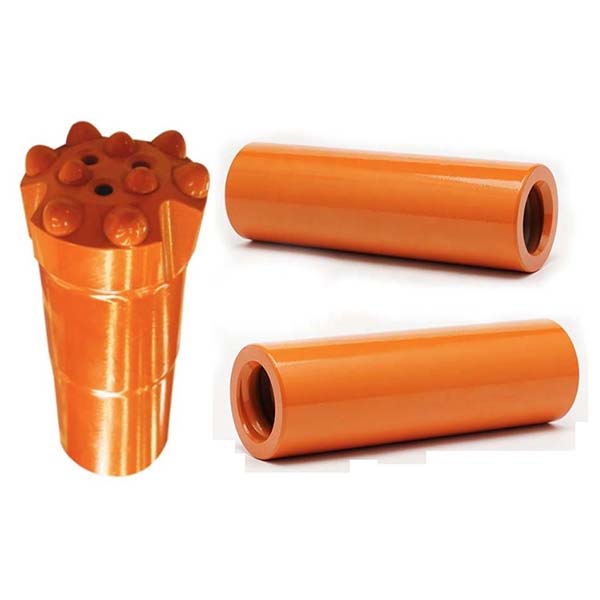

Name: T51 merkez çukurlu geri çekme düğmeli matkap ucu (tezgah tipi delme aletleri için)
Brand: beentools

Açıklama

T51 Dişli Matkap Ucu Genel Bakış

T51 dişli matkap ucu, projenin tamamlanmasını hızlandıran yüksek delme hızına sahiptir ve uygun fiyatıyla mükemmel bir ekonomik değer sunar.
Bu web sayfası temel olarak T51 dişli düğme ucu, T51 geri çekilebilir düğme ucu, T51 düşen merkezli geri çekilebilir düğme ucu ve bağlantı manşonunu tanıtmaktadır.

Teknik Bilgiler

T51 Dişli Düğme Ucunun Teknik Bilgileri

Bağlantı Dişi:T51
Başlık Malzemesi:Tungsten karbür
Uç Gövdesi Malzemesi:Yüksek mukavemetli alaşımlı çelik
Yıkama Yivleri:Talaşın uzaklaştırılması ve soğutma için uç boyunca dağıtılmıştır
Başlık Tasarımı:Düğme şekli
Çap:89 mm, 102 mm, 115 mm ve 127 mm
Ölçü Düğme Açısı:35 derece ve 40 derece
Ölçü düğmeleri:9×12 mm, 9×12 mm, vb.
Orta Düğmeler:6×10 mm, 6×12 mm, 7×13 mm, vb.
Ağırlık:4,0 kg ve 9,5 kg
Başlık Üretim Süreci:Sıcak presleme kakma teknolojisi
Diğer Üretim Süreçleri:Tam karbürasyon ısıl işlemi, yüksek frekanslı işlem ve fosfatlama işlemi

Kaplin Manşonunun Teknik Parametreleri

Türleri:Orta durdurma ve redüksiyon
Dişli Bağlantı Türleri:T51 ve T45
Uzunluk:235 mm
Çap:72 mm ve 77 mm
Malzeme:Dövme yüksek mukavemetli alaşımlı çelik
Üretim Süreci:Tam karbürasyon ısıl işlemi
Ağırlık:4,0 kg, 4,2 kg ve 4,3 kg

Düğme Ucu

T51 merkez çukurlu geri çekme düğmeli matkap ucu (tezgah delme aletleri için)
Dişli uç, Düğme	D (mm)	D (inç)	Düğme Ölçüsü	Düğme Merkezi	Düğme açısı	Diş	Sipariş numarası	Ağırlık (kg)
Düğme	89	3 1/2	9 x 11 mm	6 x 10 mm	35 derece	T51	B173-8915-7805	4,0
	102	4	9 x 12 mm	6 x 12 mm	35 derece	T51	B173-0215-7805	4,8
	115	4 1/2	9 x 13 mm	6 x 12 mm	35 derece	T51	B173-1515-7805	7,0
	127	5	9 x 14 mm	6 x 13 mm	35 derece	T51	B173-2715-7805	8,0
	89	3 1/2	9 x 11 mm	6 x 10 mm	40 derece	T51	B173-8915-7864	4,8
Düğme	89	3 1/2	8 x 12 mm	6 x 11 mm	35 derece	T51	B173-8914-7805	4,0
	102	4	8 x 13 mm	7 x 12 mm	35 derece	T51	B173-0215-7805	6,6
	115	4 1/2	8 x 14 mm	7 x 13 mm	35 derece	T51	B173-1515-7805	7,0
	127	5	8 x 14 mm	7 x 14 mm	35 derece	T51	B173-2715-7805	9,4
	89	3 1/2	8 x 11 mm	7 x 11 mm	40 derece	T51	B173-8915-7864	4,0
	102	4	8 x 13 mm	7 x 12 mm	40 derece	T51	B173-0215-7864	6,6
Düğme, düz, geri çekilebilir	89	3 1/2	9 x 11 mm	6 x 10 mm	35 derece	T51	B174-8915-7805	4,9
	102	4	9 x 12 mm	6 x 12 mm	35 derece	T51	B174-0215-7805	7,1
	115	4 1/2	9 x 13 mm	6 x 12 mm	35 derece	T51	B174-1515-7805	9,5
	89	3 1/2	9 x 11 mm	6 x 10 mm	40 derece	T51	B174-8915-7864	4,9
Düğme, ortası çukur, geri çekilebilir	89	3 1/2	8 x 12 mm	6 x 11 mm	35 derece	T51	B176-8914-7805	4,7
	102	4	8 x 13 mm	6 x 12 mm	35 derece	T51	B176-0214-7805	5,3
	115	4 1/2	8 x 14 mm	6 x 13 mm	35 derece	T51	B176-1514-7805	7,0
	127	5	8 x 14 mm	7 x 14 mm	35 derece	T51	B176-2715-7805	8,0
	89	3 1/2	8 x 12 mm	5 x 11 mm	40 derece	T51	B176-8913-7864	4,7
	102	4	8 x 13 mm	6 x 12 mm	40 derece	T51	B176-0214-7864	5,3
	115	4 1/2	8 x 14 mm	7 x 13 mm	40 derece	T51	B176-1515-7864	7,0

Bağlantı Manşonu

Dişli Bağlantı Manşonu
Bağlantı manşonu	L (mm)	L (inç)	D (mm)	D (inç)	Diş	Sipariş numarası	Ağırlık (kg)
Orta durdurucu	235	9 1/4	72	2 27/32	T51	320-7223-7878	4,0
Orta durdurucu	235	9 1/4	77	3 1/32	T51	320-7723-7878	4,3
Redüksiyon	235	9 1/4	72	2 27/32	T51, T45	330-7223-7877	4,2
